Hệ thống giám sát độ ồn online

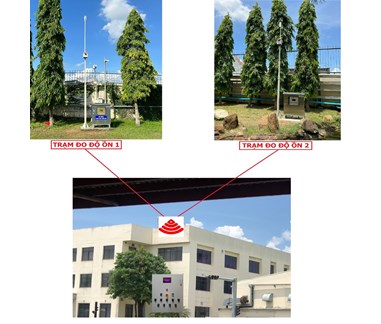

Tổng quan : Thiết bị giám sát tiếng ồn online bao gồm 2 bộ phận chính, bộ phận thứ nhất là trạm đo độ ồn được lắp đặt cố định tại vị trí cần giám sát có chức năng thu thập chỉ số tiếng ồn và ghi âm thanh liên tục theo thời gian thực, dữ liệu tiếng ồn được xử lý lưu vào bộ nhớ của trạm 24/24. Dữ liệu đo được theo thời gian thực được chia thành 24 tập tin tương tương ứng 24 giờ của 1 ngày , Trạm đo độ ồn có khả năng truyền dữ liệu không dây (Wireless) về trạm trung tâm để giám sát lưu trữ. Bộ phận thứ 2 là trạm trung tâm là nơi đặt thiết bị giám sát và lưu trữ dữ liệu tiếng ồn 2 kênh , trạm trung tâm nhận dữ liệu từ 2 trạm đo độ ồn phát về. Tại trạm trung tâm nhân viên giám sát có thể cài đặt được giá trị cảnh báo vượt ngưỡng cho phép.
Ngoài ra thiết bị giám sát độ ồn online còn có chức năng gởi tin nhắn cảnh báo vượt ngưỡng , nội dung tin nhắn hiển thị ngày - giờ - phút - giây , giá trị vượt ngưỡng / giá trị cài đặt , số lần vượt ngưỡng
HƯỚNG DẪN SỬ DỤNG TỦ GIÁM SÁT TRUNG TÂM

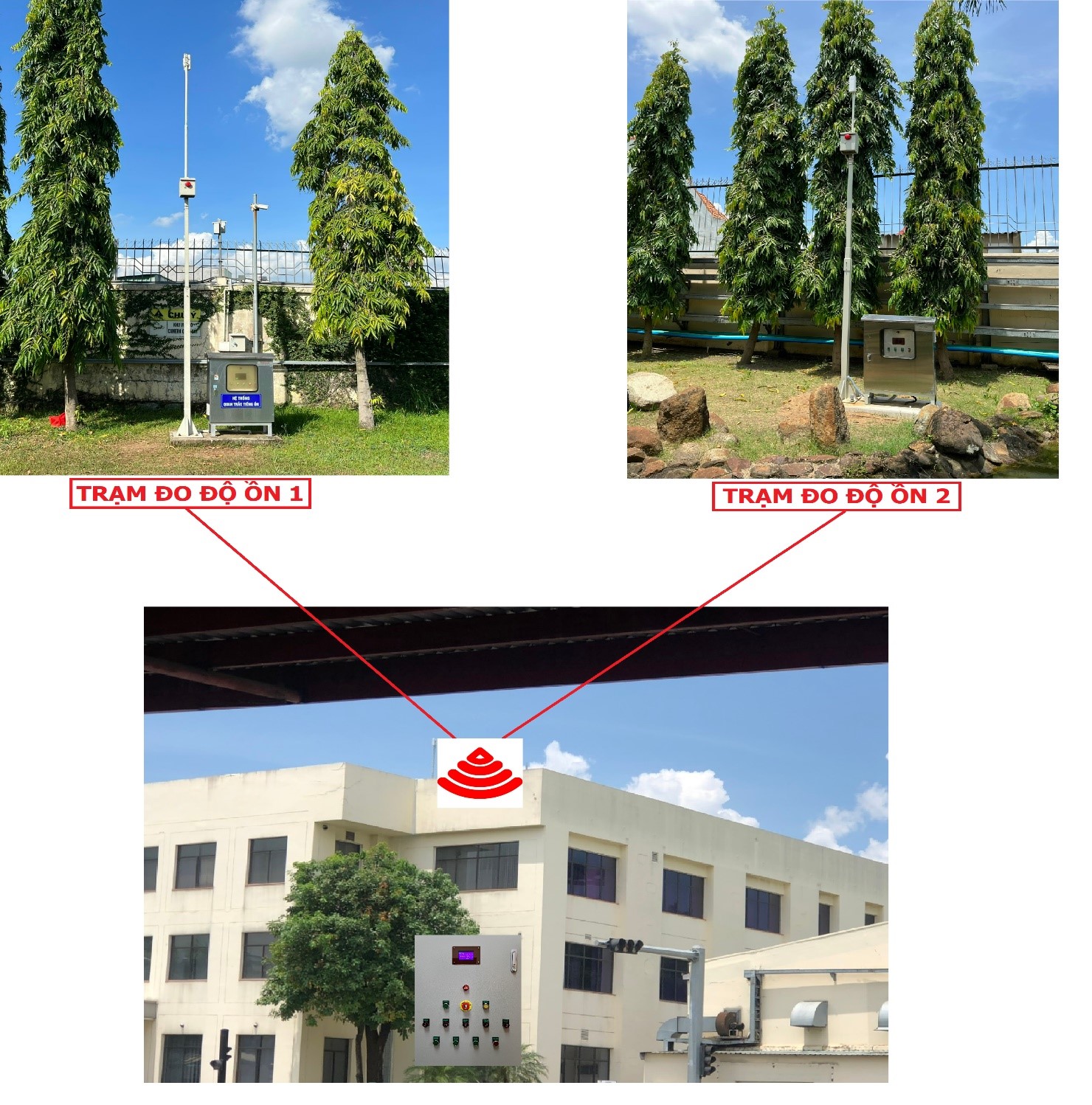

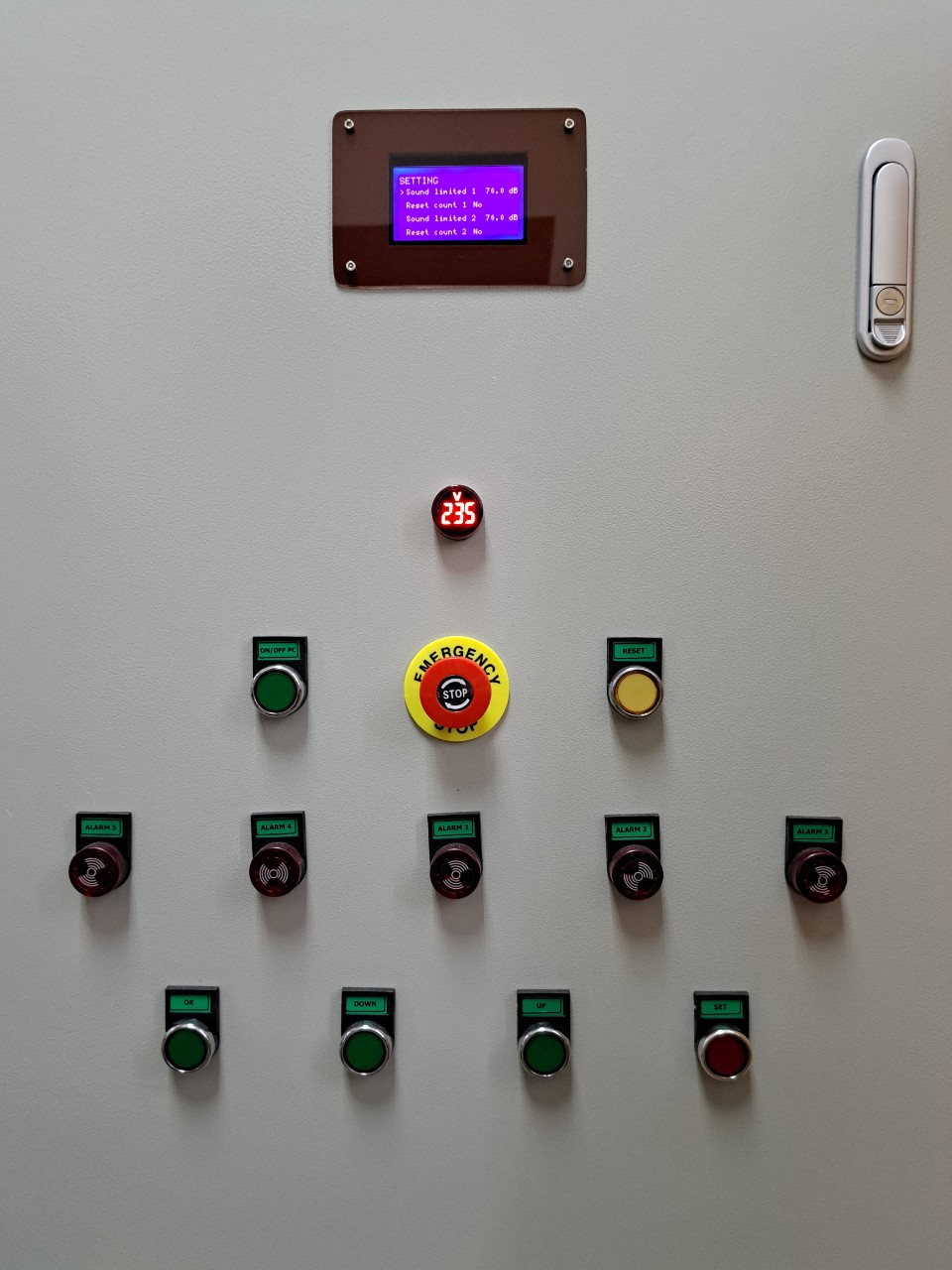

Hình ảnh tổng quan
Màn hình hiển thị LCD có 3 kiểu hiển thị

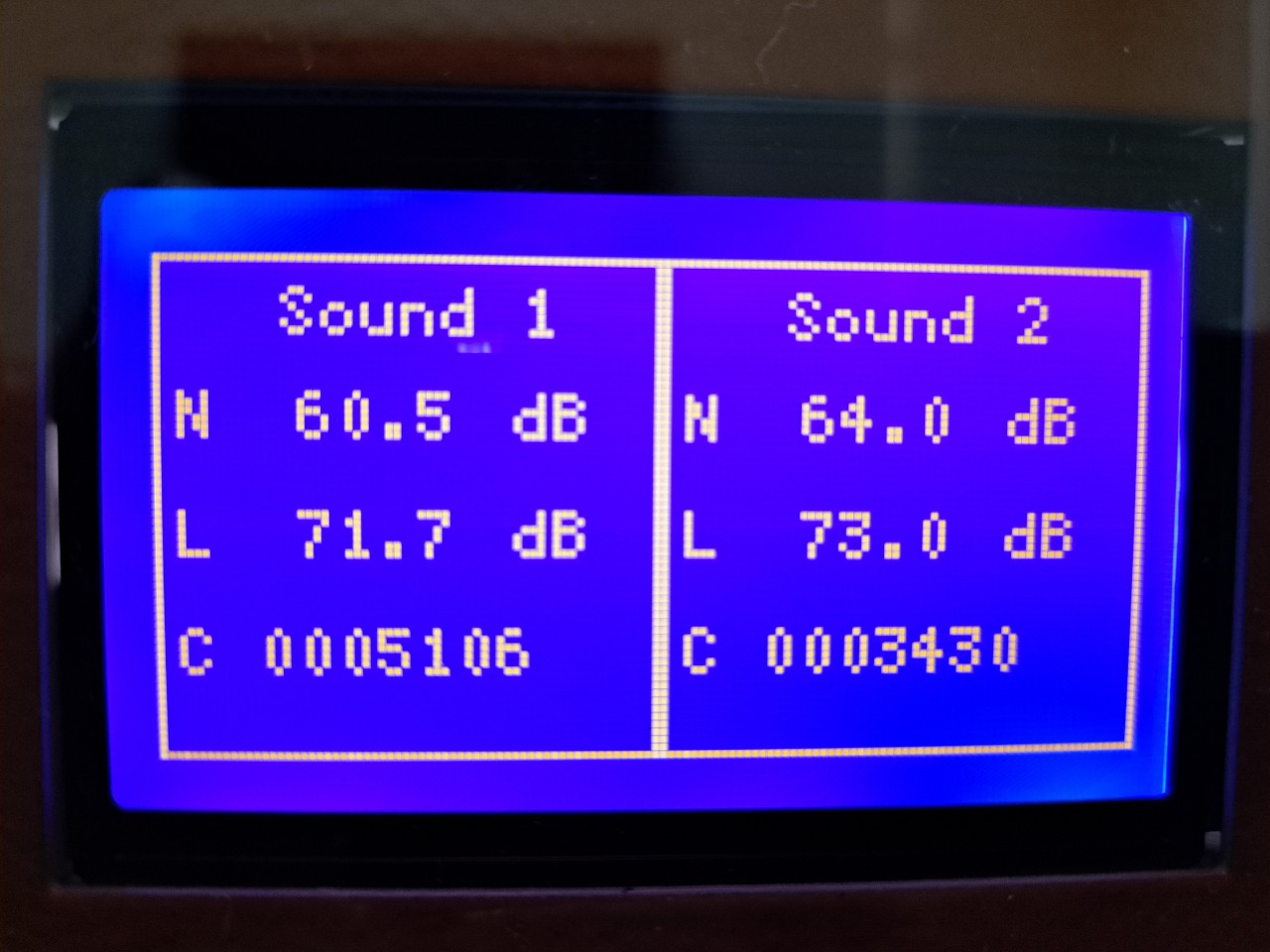

- Kiểu 1 : hiển thi giá trị độ ồn theo thời gian thực (N) , hiển thị giá trị vượt ngưỡng lần gần nhất (L) , Hiển thị số lần vượt ngưỡng (C) của cả 2 trạm

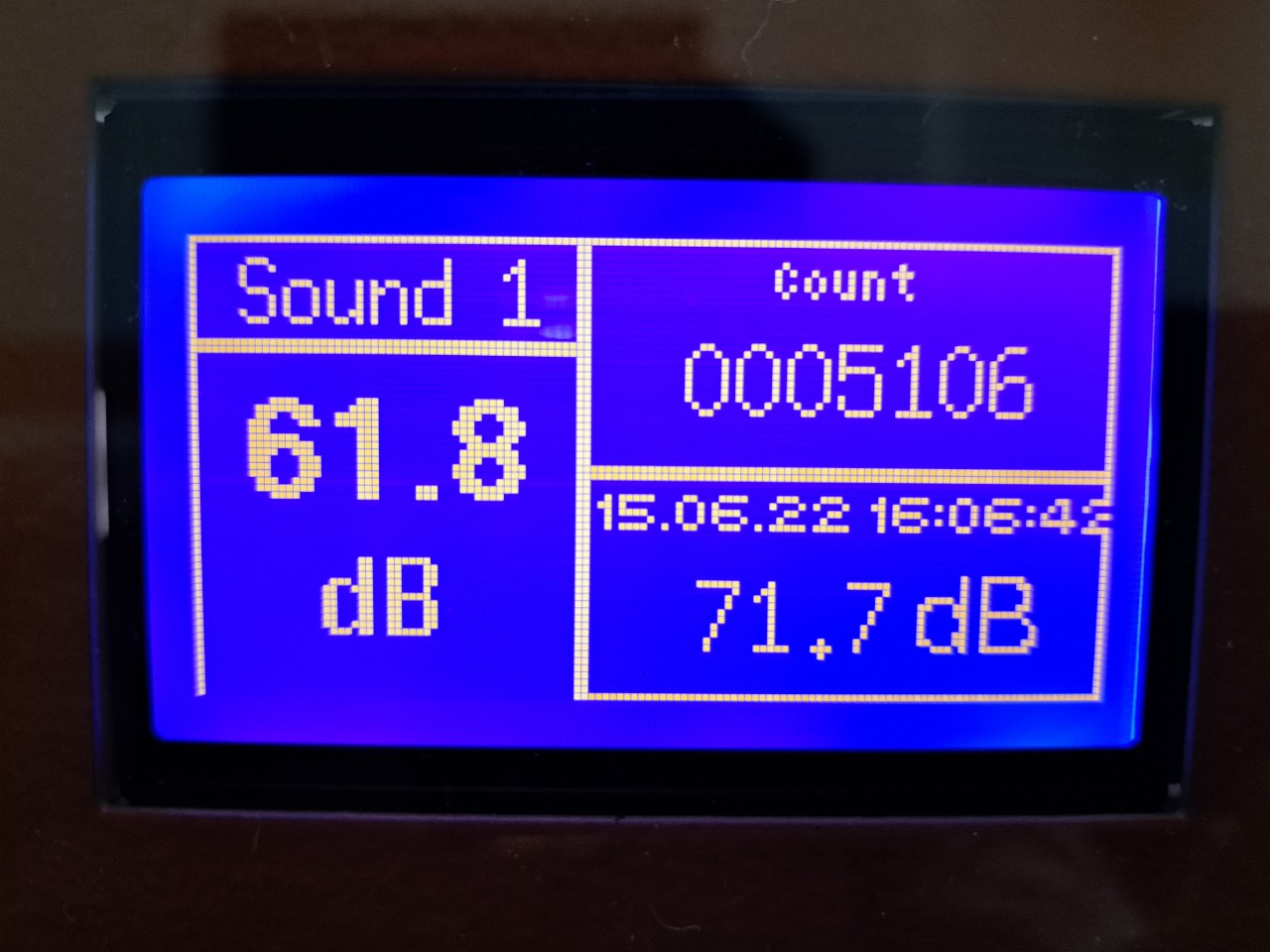

- Kiểu 2 : hiển thi giá trị độ ồn theo thời gian thực , hiển thị giá trị vượt ngưỡng lần gần nhất , Hiển thị số lần vượt ngưỡng của trạm 1

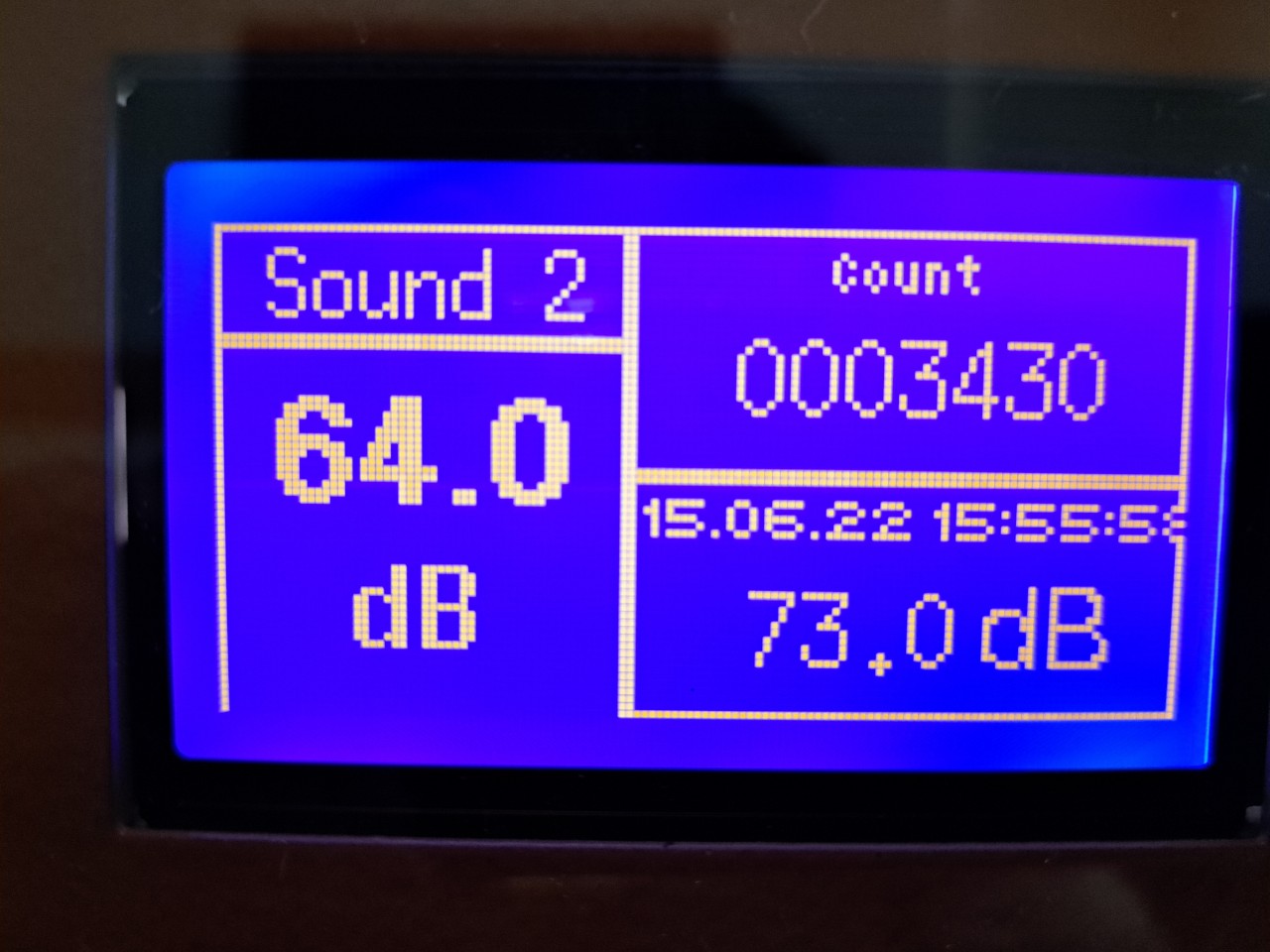

- Kiểu 3 : hiển thi giá trị độ ồn theo thời gian thực , hiển thị giá trị vượt ngưỡng lần gần nhất , Hiển thị số lần vượt ngưỡng của trạm 2
Để thay đổi các kiểu hiển thị màn hình nhấn nút UP hoặc DOWN

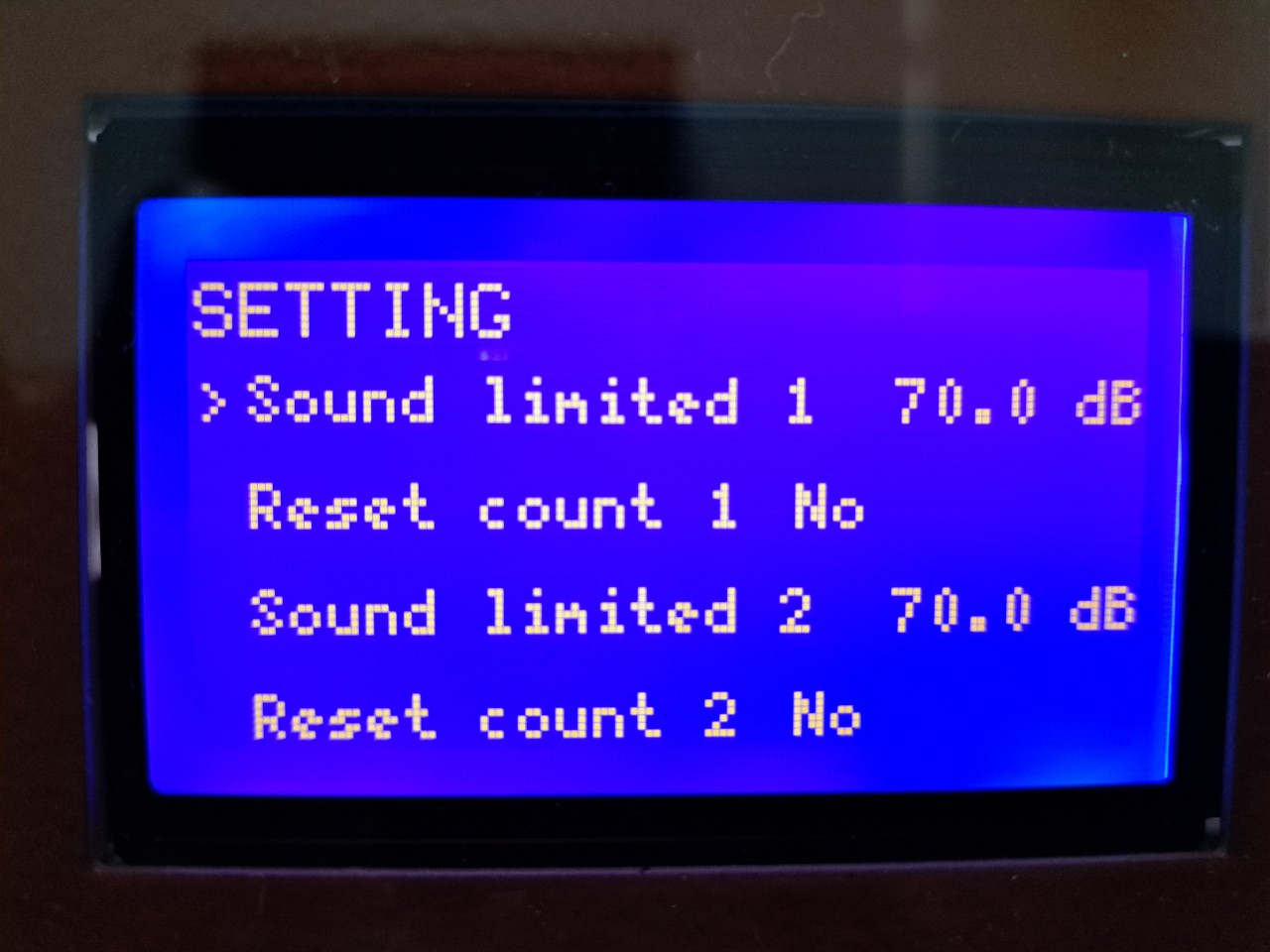

Cài đặt giá trị báo động vượt ngưỡng : Nhấn nút SET , màn hình hiển thị mode cài đặt như sau
Nhấn nút UP hoặc DOWN để thay đổi giá trị cảnh báo , sau khi đặt xong giá trị cảnh báo nhấn nút OK để xác nhận , màn hình sẽ chuyển về hiển thị thông số đo
Khi giá trị đo được ở mỗi trạm vượt qua thông số cài đặt hệ thống sẽ báo hiệu bằng đèn nhấp nháytrang bị ở mỗi trạm đo độ ồn và trạm giám sát trung tâm đồng thời hệ thống sẽ gởi tin nhắn tới điện thoại đã cài đặt Telegram Messenger ,
Xóa số lần vượt ngưỡng : Nhấn nút SET , màn hình hiển thị mode cài đặt như sau

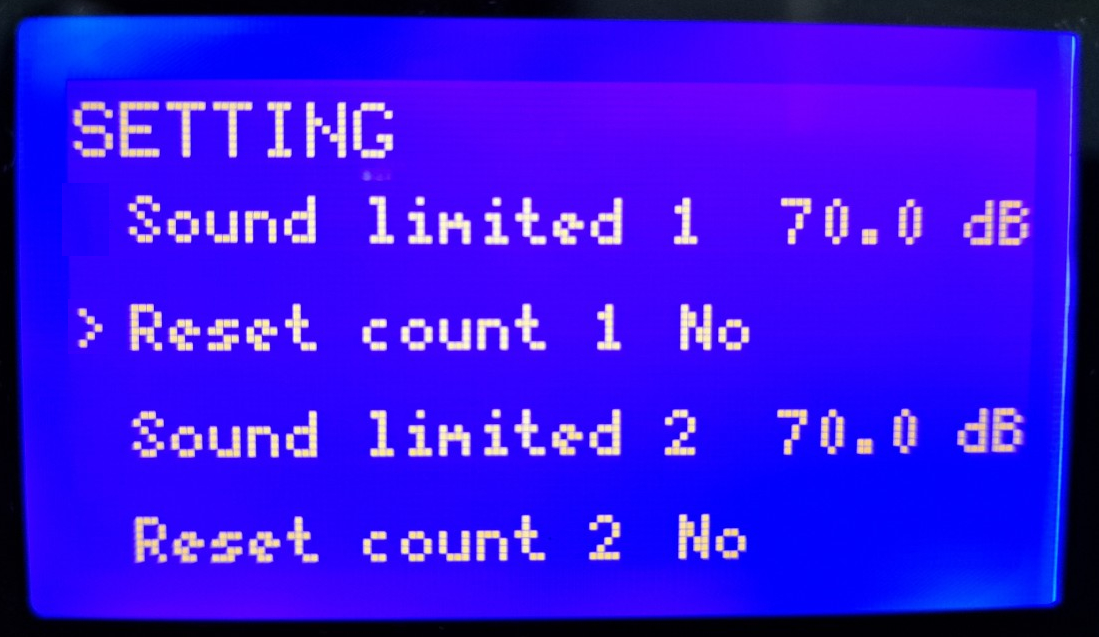

Tiếp tục nhấn phím SET để di chuyển mũi tên xuống vị trí Reset count
Tiếp tục nhấn phím UP hoặc DOWN để chọn Yes . Nhấn phím OK để xác nhận , bộ đếm vượt ngưỡng sẽ về 000

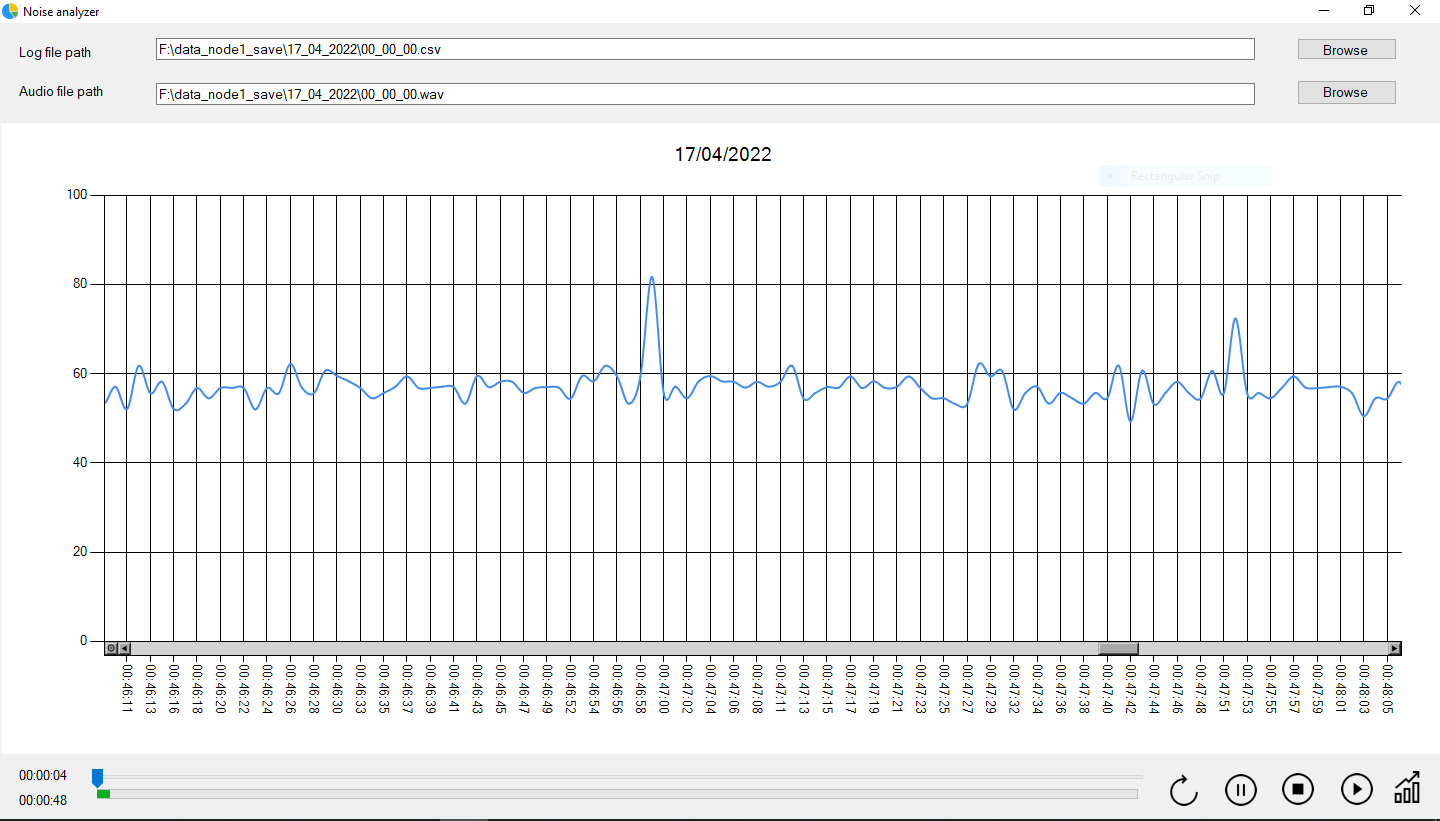

PHẦN MỀM PHÂN TÍCH TIẾNG ỒN ONLINE
